Outboard · 4 Stroke EFI · seri 1R281445 ve üzeri

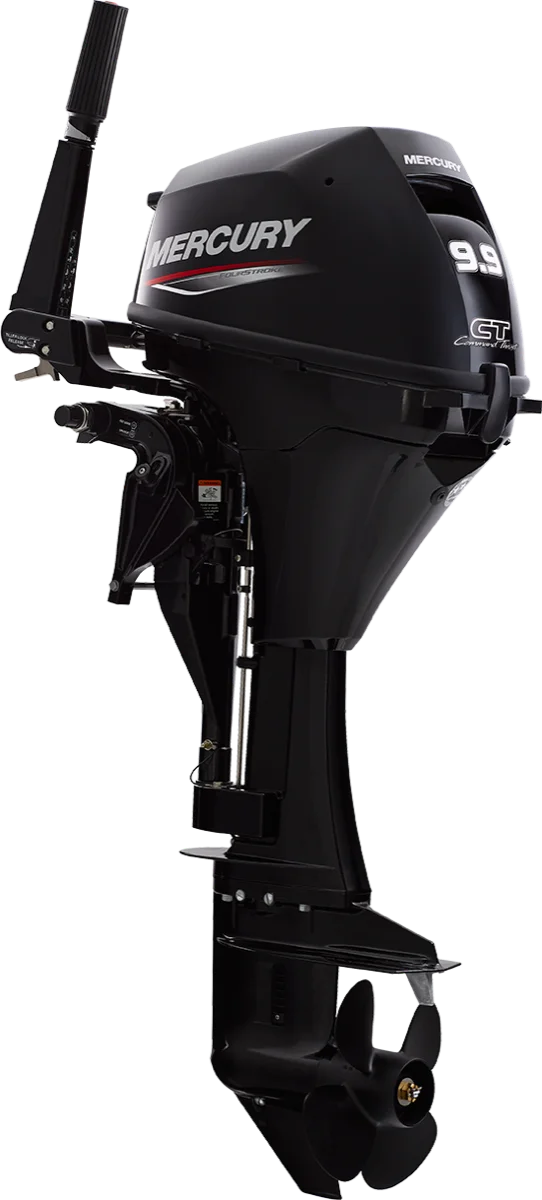

FourStroke 9.9 HP servis ve bakım
Mercury bakım takvimi, her işlemin adımları ve malzemeleri, patlatılmış katalog çizimleri, resmi Mercury videoları ve kullanım kılavuzu. Kaynak: Mercury kullanım ve bakım kılavuzu 8M0235576.
Vitrin sayfası: fiyat, teknik künye, belgeler →
- Güç
- 9.9 HP
- Motor yağı
- 800 ml
- Şanzıman
- 320 ml
- Katalog
- 90-8M0223221
Bakım takvimi
Motor saatine ve takvime göre 4 işlem
garanti şartı20saat
İlk servis
3 adım · 2 malzeme · 1 saat
Adımlar ve malzemeler →100saat / yılYıllık bakım
11 adım (5 yetkili servis) · 7 malzeme · 1.5 saat
Adımlar ve malzemeler →300saat / 3 yılBüyük bakım
9 adım (7 yetkili servis) · 6 malzeme · 2.5 saat
Adımlar ve malzemeler →SezonsonuKışlama ve depolama
6 adım · 5 malzeme · 1.5 saat
1 video
Adımlar ve malzemeler →Aralık kuralı: saat veya takvim, hangisi önce gelirse. Tuzlu suda kullanılan motorda anot, buji ve yağlama noktaları daha sık kontrol edilir.
Her çıkışta
Tekne sahibinin kendi yaptığı kontroller
Kullanım öncesi kontrol · 6 kontrol
Her çıkıştan önce, birkaç dakika. Motor kapalıyken yapılır.
- Lanyard stop kontrolü
- Transom kelepçe cıvataları (manuel tilt)
- Direksiyon kontrolü
- Pervane hasar kontrolü
- Yakıt hattı kaçak kontrolü
- Motor yağı seviyesi
Kullanım sonrası bakım · 2 kontrol
Her çıkıştan sonra; tuzlu, kirli ya da çamurlu suda kullandıysanız mutlaka.
- Dış yıkama
- Soğutma sistemi flush (tuzlu/kirli/çamurlu su)
Motoru tanıyın · parça kataloğu
Bakımda dokunulan sistemlerin patlatılmış çizimleri
Çizimler Mercury parça kataloğu 90-8M0223221; her parçada canlı fiyat ve stok.
Videolar
Bu motor için Mercury'nin resmi anlatımları
Kapasiteler ve yağlar
Bu modele özgü değerler
| Sistem | Kapasite | Yağ / özellik | Mercury ürünü |
|---|---|---|---|
| Motor yağı (filtre dahil) | 800 ml | SAE 10W-30 FC-W (mineral/syn blend) | 92 8M0206950 (1 L) |
| Şanzıman (kuyruk) yağı · Standart 2.08:1 | 320 ml | Premium/HP Gear Lube | 92 8M0219575 (1 L) |
Kaynak: 8M0235576/8M0237504, 8M0235576 ve aksesuar kataloğu hızlı başvuru tablosu; Merkür Deniz servis ekibince teyitli.
Teknik görünüm · servis teknisyeni ve mühendis için
FourStroke 9.9 HP servis planı · 4 periyodik · 2 kontrol listesi
- Model
- FourStroke 9.9 HP
- Servis modeli
- 9.9 HP EFI 2 CYL (209cc)
- Aile
- Outboard / 4 Stroke EFI
- Güç
- 9.9 HP
- Silindir
- 2
- Kapsam
- motor
- Onaylı plan
- 6
- Kılavuz
- 8 belge
Bakım planları · 6
| İşlem | Tetik | Adım | Yetkili | Anlatım | Süre | Malzeme | İşçilik | Medya | Kaynak |
|---|---|---|---|---|---|---|---|---|---|
| İlk servisgaranti20 Saat İlk Servis (Garanti Şartı) | 20 saat | 3 | 0 | 0/3 | — | 2 | 1 sa | — | 8M0235576 |
| Yıllık bakım100 Saat / Yıllık Bakım (8/9.9) | 100 saat · 1 yıl | 11 | 5 | 0/11 | — | 7 | 1.5 sa | — | 8M0235576 s. 8, 9, 80–101 |
| Büyük bakım300 Saat / 3 Yıl Bakım (8/9.9 Standart) | 300 saat · 3 yıl | 9 | 7 | 0/9 | — | 6 | 2.5 sa | — | 8M0235576 s. 8, 9, 80–101 |
| Kışlama ve depolamaKışlama / Depolama Hazırlığı | sezon sonu | 6 | 0 | 0/6 | — | 5 | 1.5 sa | 1 video | 8M0235576 s. 8, 9, 80–101 |
| Kullanım öncesi kontrolKullanım Öncesi Kontrol | her çıkışta | 6 | 0 | 0/6 | — | 0 | — | 1 video | 8M0235576 s. 8, 9, 80–101 |
| Kullanım sonrası bakımKullanım Sonrası Bakım | her çıkışta | 2 | 0 | 0/2 | — | 0 | — | — | 8M0235576 s. 8, 9, 80–101 |
Kapasiteler ve spesifikasyon · 2
| Sistem | Miktar | ml | Spesifikasyon | Ambalaj 1 | Ambalaj 2 | Kaynak |
|---|---|---|---|---|---|---|
| Motor yağı (filtre dahil) | 800 ml | 800 | SAE 10W-30 FC-W (mineral/syn blend) | 92 8M0206950 · 1 L | — | 8M0235576/8M0237504 |
| Şanzıman (kuyruk) yağı · Standart 2.08:1 | 320 ml | 320 | Premium/HP Gear Lube | 92 8M0219575 · 1 L | — | 8M0235576 |
Parça kataloğu ve seri aralığı · 1
| 90-8M0223221 | [1R281445 & Up] - Cat.# 90-8M0223221 | 1R281445 – … |
Kılavuz · 8 belge
- 8/9.9 and 9.9 Command Thrust/ProKicker EFI FourStroke8M0235576 · ©2025 · 120 s. · EN
- 8/9.9 and 9.9 Command Thrust/ProKicker EFI FourStroke8M0221312 · ©2022 · 116 s. · EN
- 8/9.9 and 9.9 Command Thrust/ProKicker FourStroke8M0165091 · ©2019 · 114 s. · EN
- 8/9.9 and 9.9 Command Thrust/ProKicker FourStroke8M0145517 · ©2018 · 118 s. · EN
- 8/9.9 and 9.9 Command Thrust/ProKicker FourStroke8M0133469 · ©2017 · 113 s. · EN
- 8/9.9 and 9.9 Command Thrust/ProKicker FourStroke8M0103087 · ©2015 · 134 s. · EN
- 8/9.9 and 9.9 Command Thrust/ProKicker FourStroke8M0108154 · ©2015 · 136 s. · EN
- 8/9.9 and 9.9 Command Thrust/ProKicker FourStroke8M0090712 · ©2014 · 136 s. · EN
8/9.9 and 9.9 Command Thrust/ProKicker EFI FourStroke — bölüm ağacı (94)
- Important Safety Informations. 11–24
- Boater's Responsibilitiess. 11
- Boat Horsepower Capacitys. 11
- Exhaust Emissionss. 11–12
- Outboard Remote Control Modelss. 13
- Lanyard Stop Switchs. 14–16
- Staying Safe Around the Outboards. 17
- Safe Operating Practicess. 17–21
- Impact with Underwater Hazardss. 22
- Safety Instructions for Hand-Tilled Outboardss. 23–24
- General Informations. 25–32
- Specificationss. 25
- Component Identifications. 25–29
- Recording the Serial Numbers. 30
- Model Year Production Codes. 31
- Selecting Outboard Accessoriess. 31–32
- Installations. 33–46
- Mercury Marine Validated Outboard Mounting Hardwares. 33
- Fuel System Requirementss. 33
- Boat Transom Height Requirements. 34
- Steering Cable Installations. 34
- Installing the Outboard on the Transoms. 35–36
- Steering Link Rod Installations. 37–38
- Remote Control Connectionss. 39–44
- Battery Installation (Electric Start Models)s. 45–46
- Transportings. 47–50
- Aquatic Invasive Species (AIS)s. 47
- Carrying, Storing, and Transporting an Outboard Removed from the Boats. 48
- Trailering a Boat with Installed Outboards. 49–50
- Fuel and Oils. 51–56
- Fuel Requirementss. 51
- Fuel Demand Valve (FDV) Requirements. 52
- Fuel Tanks. 52–53
- Low Permeation Fuel Hose Requirements. 54
- Engine Oil Recommendationss. 54–56
- Features and Controlss. 57–72
- Tiller Handle Featuress. 57–61
- Remote Control Featuress. 62
- Warning Systems. 62–64
- Manual Tilt Features and Operations. 65–68
- Power Tilt (if equipped)s. 69
- Outboard Operating Angle Considerationss. 70
- Trim Tab Adjustments. 71–72
- Operations. 73–86
- Engine Break-in Procedures. 73
- Prestarting Checklists. 73
- Prestarting Instructionss. 73
- Starting the Engine - Tiller Handle Modelss. 74–76
- Starting the Engine - Remote Control Modelss. 77–78
- Emergency Startings. 79–82
- Gear Shiftings. 83
- Stopping the Engines. 84
- Operating in Freezing Temperaturess. 84
- Operating in Saltwater or Polluted Waters. 84
- Operating Outboard as an Auxiliary Engines. 85–86
- Maintenances. 87–108
- EPA Emissions Regulationss. 87
- Cleaning Care Recommendationss. 88–89
- Top Cowl Removal and Installations. 90
- Inspection and Maintenance Schedules. 90–91
- Maintenance Schedule Decalss. 92
- Battery Inspections. 93
- Flushing the Cooling Systems. 93
- Corrosion Control Anodes. 94
- Engine Oils. 95–97
- Fuel Systems. 98
- Gearcase Lubrications. 99
- Lubrication Pointss. 100–102
- Checking Power Tilt Fluids. 103
- Propeller Replacements. 103–104
- Spark Plug Inspection and Replacements. 105
- Timing Belt Inspection (Dealer Service Item)s. 106–108
- Storages. 109–112
- Storage Preparations. 109
- Protecting the Fuel Systems. 109
- Protecting External Outboard Componentss. 109
- Protecting Internal Engine Componentss. 110
- Gearcases. 110
- Positioning Outboard for Storages. 110
- Battery Storages. 111–112
- Troubleshootings. 113–116
- Fuse Replacements. 113
- Starter Motor Will Not Crank the Engine (Electric Start Models)s. 114
- Engine Will Not Starts. 114
- Engine Runs Erraticallys. 115
- Performance Losss. 115
- Battery Will Not Hold Charges. 115
- Submerged Outboards. 116
- Owner Service Assistances. 117–120
- Identification Recordss. 117
- Service Assistances. 117–118
- Ordering Literatures. 119–120
- Maintenance Logs. 121
- Maintenance Logs. 121
Bu sayfa Mercury kılavuzundan derlenmiş bilgilendirmedir; yetkili servis işi olarak işaretli adımlar Mercury bayi eğitimi ve aletleri gerektirir. Garanti süresinde bakımın yetkili serviste kayda geçmesi gerekir.
