Sterndrive · Drives · seri 0B664190 – 0F729999

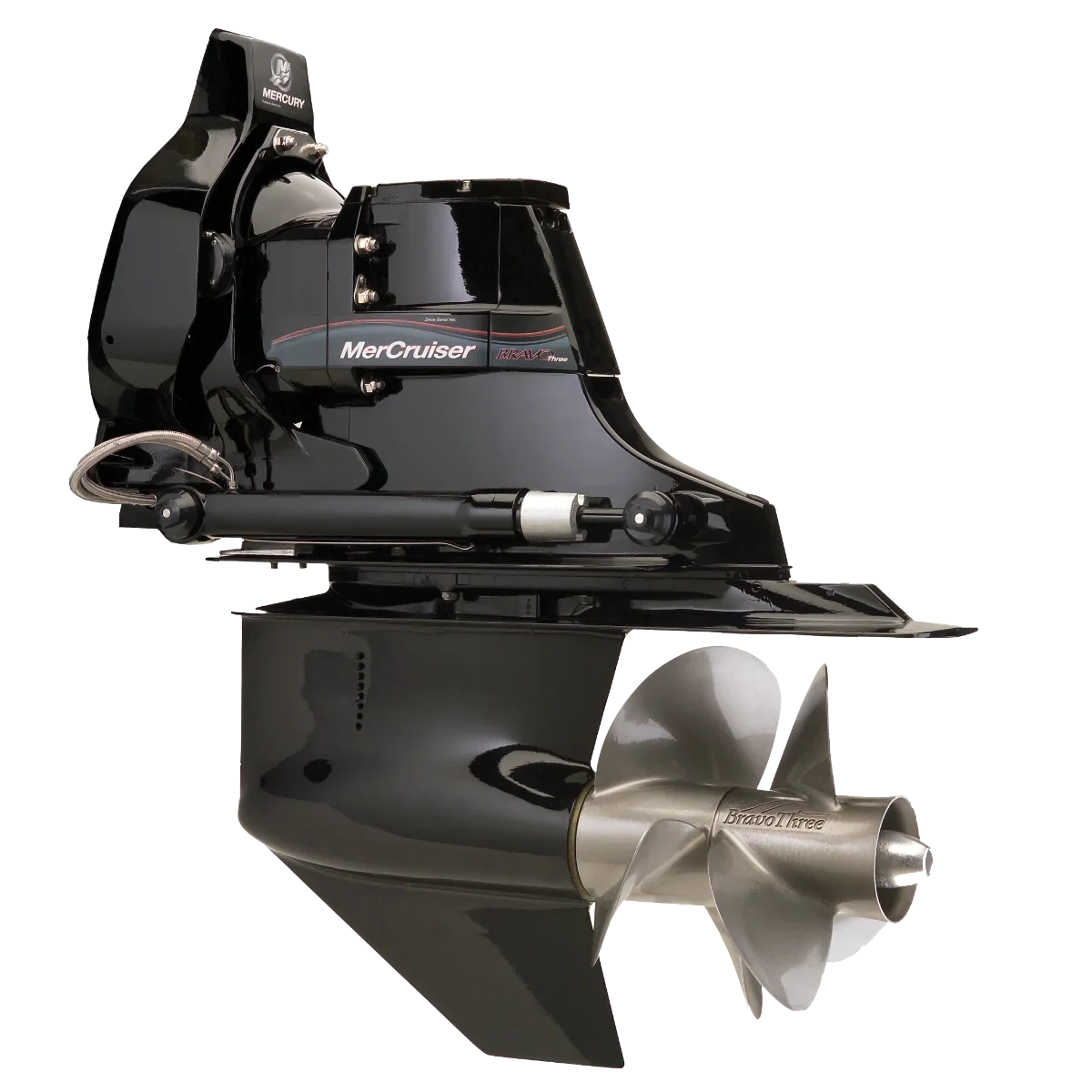

Bravo Three servis ve bakım
Mercury bakım takvimi, her işlemin adımları ve malzemeleri, patlatılmış katalog çizimleri, resmi Mercury videoları ve kullanım kılavuzu. Kaynak: Mercury kullanım ve bakım kılavuzu 8M0128973 (©2017), s. 44–46 ve 39 ve 55–73.
Vitrin sayfası: fiyat, teknik künye, belgeler →
- Şanzıman
- 3 L
- Katalog
- 90-17721
Bakım takvimi
Motor saatine ve takvime göre 4 işlem
garanti şartı20saat
İlk servis
3 adım · 2 malzeme · 1 saat
Adımlar ve malzemeler →100saat / yılYıllık bakım
5 adım · 6 malzeme · 1 saat
Adımlar ve malzemeler →300saat / 3 yılBüyük bakım
5 adım (3 yetkili servis) · 7 malzeme · 1 saat
Adımlar ve malzemeler →SezonsonuKışlama ve depolama
3 adım · 1 malzeme · 1 saat
Adımlar ve malzemeler →Aralık kuralı: saat veya takvim, hangisi önce gelirse. Tuzlu suda kullanılan motorda anot, buji ve yağlama noktaları daha sık kontrol edilir.
Kapasiteler ve yağlar
Bu modele özgü değerler
| Sistem | Kapasite | Yağ / özellik | Mercury ürünü |
|---|---|---|---|
| Şanzıman (kuyruk) yağı · Bravo Three (tek su girişi; çift giriş 2.736 L) | 3 L | HP Gear Lube SAE90 (monitör dahil) | 92 858064QB1 (1 L) |
Teknik görünüm · servis teknisyeni ve mühendis için
Bravo Three servis planı · 4 periyodik · 0 kontrol listesi
- Model
- Bravo Three
- Servis modeli
- BRAVO THREE
- Aile
- Sterndrive / Drives
- Kapsam
- kuyruk
- Onaylı plan
- 4
- Kılavuz
- 8 belge
Bakım planları · 4
| İşlem | Tetik | Adım | Yetkili | Anlatım | Süre | Malzeme | İşçilik | Medya | Kaynak |
|---|---|---|---|---|---|---|---|---|---|
| İlk servisgaranti20 Saat İlk Servis (Garanti Şartı) | 20 saat | 3 | 0 | 0/3 | — | 2 | 1 sa | — | — |
| Yıllık bakımKuyruk 100 Saat / Yıllık Bakım | 100 saat · 1 yıl | 5 | 0 | 0/5 | — | 6 | 1 sa | — | 8M0128973 s. 44–46, 39, 55–73 |
| Büyük bakımKuyruk 300 Saat / 3 Yıl Bakım | 300 saat · 3 yıl | 5 | 3 | 0/5 | — | 7 | 1 sa | — | 8M0128973 s. 44–46, 39, 55–73 |
| Kışlama ve depolamaKuyruk Kışlama / Depolama | sezon sonu | 3 | 0 | 0/3 | — | 1 | 1 sa | — | 8M0128973 s. 44–46, 39, 55–73 |
Kapasiteler ve spesifikasyon · 1
| Sistem | Miktar | ml | Spesifikasyon | Ambalaj 1 | Ambalaj 2 | Kaynak |
|---|---|---|---|---|---|---|
| Şanzıman (kuyruk) yağı · Bravo Three (tek su girişi; çift giriş 2.736 L) | 3 L | 2.972 | HP Gear Lube SAE90 (monitör dahil) | 92 858064QB1 · 1 L | — | — |
Parça kataloğu ve seri aralığı · 4
| 90-17721 | [0B664190 THRU 0F729999] - Cat.# 90-17721 | 0B664190 – 0F729999 |
| 90-80980896 | [0F730000 THRU 0M100000] - Cat.# 90-80980896 | 0F730000 – 0M100000 |
| 90-88095100 | [0M100001 THRU 0W249999] - Cat.# 90-88095100 | 0M100001 – 0W249999 |
| 90-880951002 | [0W250000 & Up] - Cat.# 90-880951002 | 0W250000 – … |
Kılavuz · 8 belge
- 4.5L/6.2L MPI8M0176081 · ©2020 · 138 s. · EN
- 6.2L 370 HP Jet Power8M0156899 · ©2019 · 69 s. · EN
- 4.5L, 6.2L MPI8M0163863 · ©2019 · 124 s. · EN
- Bravo Four S8M0172073 · ©2019 · 68 s. · EN
- Tow Sports/Inboard MPI Inboard Models8M0149740 · ©2018 · 91 s. · EN
- MerCruiser 4.5L, 6.2L MPI — Operation and Maintenance Manual8M0128973 · ©2017 · 121 s. · EN
- 350 Scorpion Models (ECT)8M0099729 · ©2014 · 101 s. · EN
- 6.2 Inboard MPI DTS8M0159937 · ©2006 · 82 s. · EN
MerCruiser 4.5L, 6.2L MPI — Operation and Maintenance Manual — bölüm ağacı (76)
- Getting to Know Your Power Packages. 7–28
- Adaptive Speed Control (ASC)s. 8
- Additional Operation Instructions for Joystick Piloting Sterndrive (JPS)s. 8
- Identifications. 8–10
- Lanyard Stop Switchs. 11
- Instrumentations. 12–13
- Remote Controls (Non-DTS Models)s. 14
- Remote Controls (DTS Models)s. 15–21
- Power Trims. 22
- Electrical System Overload Protections. 23–24
- Visual and Audio Warning Systemss. 25–29
- On the Waters. 29–40
- Additional Operation Instructions for Joystick Piloting Sterndrive (JPS)s. 30
- Safe Boating Recommendationss. 30
- Carbon Monoxide Exposures. 31
- Basic Boat Operations. 32–34
- Protecting People in the Waters. 35
- High-Speed and High-Performance Operations. 35
- Passenger Safety in Pontoon Boats and Deck Boatss. 35
- Wave and Wake Jumpings. 36
- Impact with Underwater Hazardss. 36
- Operating with Low Water Inlets in Shallow Waters. 37
- Conditions Affecting Operations. 37–38
- Getting Starteds. 39–41
- Specificationss. 41–46
- Fuel Requirementss. 42
- Engine Oils. 42
- Engine Specificationss. 43
- Fluid Specificationss. 44–47
- Maintenances. 47–94
- Service Decalss. 48
- Additional Operation Instructions for Joystick Piloting Sterndrive (JPS)s. 49
- Owner/Operator Responsibilitiess. 49
- Dealer Responsibilitiess. 49
- Maintenances. 49
- Do-It-Yourself Maintenance Suggestionss. 50
- Inspections. 50
- MerCruiser Gas Sterndrive Inspection and Maintenance Schedules. 50–51
- Engine Oils. 52–53
- Power Steering Fluids. 54
- Engine Coolant - Closed-Coolings. 55–56
- Alpha Sterndrive Gear Lubes. 57
- Bravo Sterndrive Gear Lubes. 58–60
- Power Trim Fluids. 61
- Batterys. 61
- Flame Arrestors. 62–63
- Changing the Positive Crankcase Ventilation (PCV) Valves. 64
- Fuel System Maintenances. 65–66
- Lubrications. 67–69
- Propellerss. 70–74
- Serpentine Drive Belts. 75–77
- Corrosion Protections. 78–84
- Important Information About Flushing Proceduress. 85
- Flushing the Power Package (Alpha Models)s. 85–87
- Flushing the Power Package—Bravo Modelss. 88–95
- Storages. 95–104
- Draining the Seawater Systems. 96–100
- Cold Weather or Extended Storages. 101–102
- Battery Storages. 103
- Recommissioning the Power Packages. 104–105
- Troubleshootings. 105–110
- Diagnosing EFI Problemss. 106
- Diagnosing DTS Problemss. 106
- Additional Operation Instructions for Joystick Piloting Sterndrive (JPS)s. 106
- Engine Guardian Systems. 106
- Troubleshooting Chartss. 106–111
- Customer Assistance Informations. 111–114
- Owner Service Assistances. 112
- Customer Service Literatures. 113
- Ordering Literatures. 114–115
- Checklistss. 115–118
- Predelivery Inspection (PDI)s. 116
- Customer Delivery Inspection (CDI)s. 117–119
- Maintenance Logs. 119–121
- Scheduled Maintenance Logs. 120
- Vessel Maintenance Notess. 121
Bu sayfa Mercury kılavuzundan derlenmiş bilgilendirmedir; yetkili servis işi olarak işaretli adımlar Mercury bayi eğitimi ve aletleri gerektirir. Garanti süresinde bakımın yetkili serviste kayda geçmesi gerekir.
